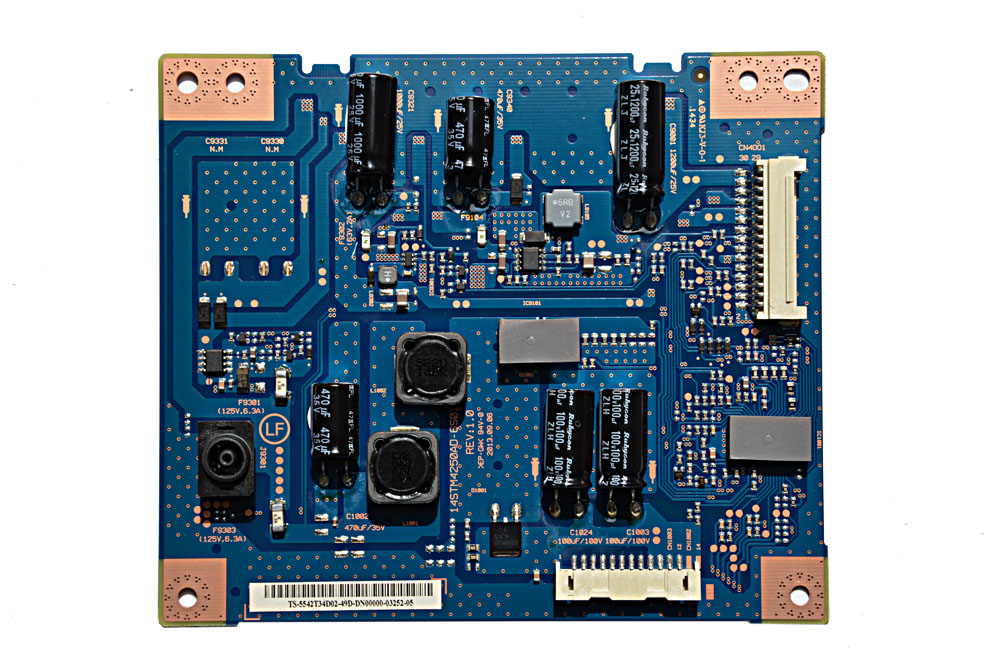

Inwerter LED Driver Sony 14STM4250AD-6S01 REV 1.0
Inwerter LED Driver Sony 14STM4250AD-6S01 REV 1.0 to moduł zasilania i sterowania podświetleniem LED stosowany w wybranych telewizorach Sony. Płyta odpowiada za zasilanie diod LED podświetlających matrycę telewizora.
Oznaczenie 14STM4250AD-6S01 występuje w wersji REV 1.0. Moduł jest stosowany między innymi w telewizorach Sony z serii W, w tym KDL-42W705B, KDL-42W706B, KDL-42W828B oraz wybranych modelach 50-calowych. Źródła serwisowe potwierdzają zastosowanie tego sterownika jako LED Driver w Sony KDL-42W705B oraz KDL-50W828B. :contentReference[oaicite:0]{index=0}
Oznaczenie modułu
- 14STM4250AD-6S01
- REV 1.0
- LED DRIVER
- Inwerter LED
- Moduł zasilania podświetlenia LED
Przykładowe zastosowanie
Moduł występuje między innymi w telewizorach:
- Sony KDL-42W705B
- Sony KDL-42W706B
- Sony KDL-42W828B
- Sony KDL-42W805B
- Sony KDL-50W706B
- Sony KDL-50W829B
W przypadku Sony KDL-42W705B dokumentacja serwisowa wskazuje 14STM4250AD-6S01 jako LED driver zasilający podświetlenie LED. :contentReference[oaicite:1]{index=1}
Funkcja modułu
14STM4250AD-6S01 jest przetwornicą DC-DC / sterownikiem LED odpowiedzialnym za dostarczenie odpowiednich parametrów zasilania do obwodów podświetlenia matrycy. W Sony KDL-42W705B moduł jest sterowany przez układ PWM BD9422EF, a w części mocy stosowane są między innymi elementy TPC8127 i SBR10150CT. :contentReference[oaicite:2]{index=2}
Ważne przed zakupem
Nie należy dobierać modułu wyłącznie na podstawie modelu telewizora. W przypadku 14STM4250AD-6S01 występują różne warianty przeznaczone do różnych przekątnych i konfiguracji podświetlenia. Oferty wskazują również na możliwość występowania różnic w złączach. :contentReference[oaicite:3]{index=3}
Przed zakupem należy porównać:
- pełne oznaczenie 14STM4250AD-6S01,
- rewizję REV 1.0,
- rodzaj i rozmiar złączy,
- rozmieszczenie złączy na płytce,
- model telewizora,
- model zastosowanej matrycy.
W przypadku części zamiennych do telewizorów Sony zgodność samego numeru modułu nie zawsze jest wystarczająca. Przed montażem należy sprawdzić zgodność całego układu podświetlenia.
Zastosowanie w serwisie
Moduł może być wykorzystany podczas naprawy telewizora z objawami takimi jak brak podświetlenia, wyłączanie podświetlenia lub błąd układu LED, jeżeli diagnostyka potwierdzi uszkodzenie sterownika.
Przed wymianą modułu należy sprawdzić również listwy LED oraz przewody i złącza podświetlenia. Uszkodzona listwa LED może powodować ponowne uszkodzenie sprawnego drivera.
